从小陀螺到航空发动机高速转子
关键词:      时间:2024-05-30

小时候,我们玩陀螺的时候总是在想:“陀螺要是能一直旋转下去,该多好啊!”


陀螺转动速度越快,状态越稳定,甚至发生碰撞后,还能继续保持旋转状态。这是惯性的作用,旋转物体有维持其原有运动状态的属性。



陀螺力矩



当陀螺旋转轴线方向改变时,会产生一个反作用力矩——陀螺力矩。



陀螺力矩与转动物体的自转角速度、进动角速度以及其自身的转动惯量相关。类比地球绕太阳的运动,地球自转的同时绕太阳公转。“进动”可以理解为“公转”,是旋转轴线变化的运动。“进动”是一种物理现象,也就是陀螺在绕着自身中轴线旋转时,中轴线也在绕着垂直于地面的另一个轴线旋转。


当自转轴线与进动轴线存在夹角时,便会产生陀螺力矩。





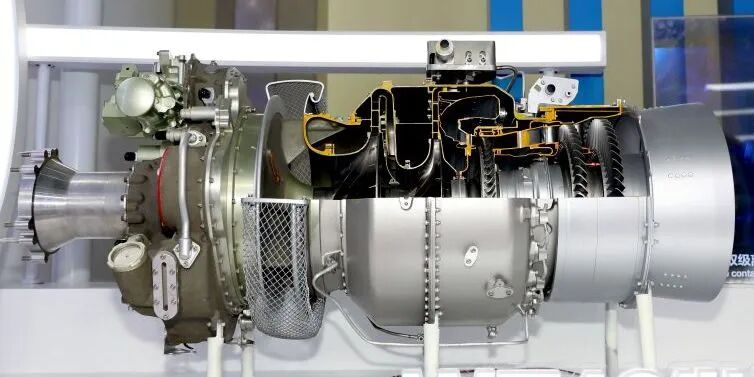

在航空发动机中,空气从前部吸入后,经过压气机逐级增压,混合燃料充分燃烧,带动涡轮做功,从而产生推力,让飞机飞上蓝天。




在以往的双转子发动机中,基本上高压转子和低压转子两个转子的转向是一致的。但是在八、九十年代,设计人员逐渐开始将两个转子的转向做成相反方向。


转子高速旋转,转速可达到每分钟上万转,高压转子和低压转子同向旋转或者反向旋转(对转)意味着两个转子将存在不同的陀螺效应。



同向旋转还是反向旋转更好?



航空发动机内部高速旋转的转子在飞机内相当于一个“陀螺”,当飞机作高速机动时,航空发动机转子轴线发生改变,进而有一个大的反作用力矩通过承力结构件传递到飞机上,这会给飞机的机动性提升带来挑战。


对于同向旋转的双转子航空发动机,会叠加两个转子的陀螺力矩。而如果将高压转子与低压转子更改为相反方向,两个转子的陀螺力矩方向相反,对飞机的总力矩会抵消一些,这能有效降低飞机设计难度。这是同转与对转产生的主要区别之一。

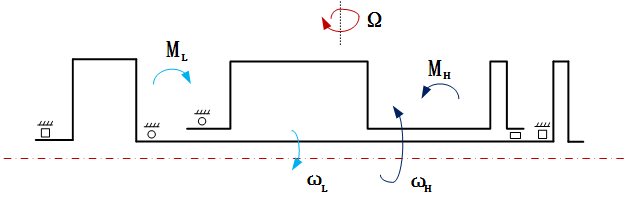

▲双转子系统陀螺力矩示意图



转子也会变形么?



像跳绳一样,转子不是“硬邦邦”不变形的物体,旋转过程会出现挠曲变形,“甩”成一条绳。这时转子既存在自转运动,也有进动运动。当转轴与进动轴出现夹角时,同样会产生陀螺效应,影响转子自身的动力学特性。

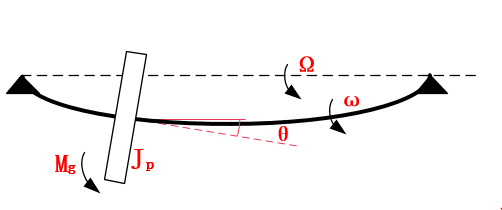

▲转子挠曲变形及陀螺力矩示意图


对于双转子系统,在高压转子与低压转子之间布置轴承,会改变高低压转子的刚性,转子的变形会更复杂,从而导致陀螺效应的影响也更加错综复杂。设计时更需要综合平衡高低压转子转速对动力学特性的影响。

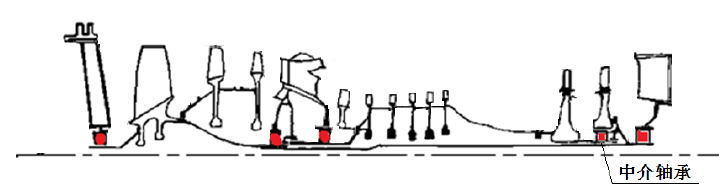

▲典型带中介支点的双转子涡扇发动机


航空发动机的研制是一个复杂的多学科设计过程,需要考虑强度、振动、气动、润滑、密封等方方面面,高低压转子同转与对转时陀螺效应的差异只是影响因素之一,设计中的每一个细节都会“牵一发而动全身”,这就需要各个学科的专家一起攻克更多关键核心技术,共同铸就国之重器。


(转载自中国航发公众号)
